Como proveedor de tornos CNC de precisión, he sido testigo de primera mano del impacto transformador que estas máquinas tienen en diversas industrias. Los tornos CNC de precisión están en el corazón de la fabricación moderna y ofrecen precisión, eficiencia y versatilidad incomparables. En este blog, profundizaré en los componentes principales de un torno CNC de precisión y exploraré cómo cada pieza contribuye al rendimiento y la funcionalidad generales de estas extraordinarias máquinas.
Cama
La bancada es la base de un torno CNC de precisión y proporciona una estructura estable y rígida para todos los demás componentes. Por lo general, está hecho de hierro fundido o acero de alta calidad, que ofrece excelentes propiedades de amortiguación para reducir las vibraciones durante el mecanizado. El diseño de la bancada es crucial ya que determina la estabilidad general y la precisión del torno. Una base bien diseñada garantiza que las herramientas de corte y la pieza de trabajo permanezcan alineadas con precisión, lo que da como resultado piezas mecanizadas de alta calidad. La planitud y rectitud de las guías de la plataforma se mecanizan cuidadosamente con tolerancias extremadamente estrictas, lo que permite que el carro y el contrapunto se muevan con suavidad y precisión a lo largo del torno.
Clavijero
El cabezal está ubicado en el extremo izquierdo de la bancada del torno y alberga el husillo principal. El husillo es el eje giratorio que sujeta la pieza de trabajo. Está impulsado por un potente motor, que puede ser de transmisión directa o de correa. El cabezal también contiene una caja de cambios que permite una variedad de velocidades del husillo. Esto es importante porque diferentes materiales y operaciones de mecanizado requieren diferentes velocidades de husillo. Por ejemplo, al mecanizar materiales duros como el acero inoxidable, es posible que se requiera una velocidad del husillo más baja para evitar el desgaste excesivo de la herramienta, mientras que los materiales más blandos como el aluminio se pueden mecanizar a velocidades más altas. La precisión del husillo es de suma importancia, ya que cualquier desviación o desalineación puede provocar un acabado superficial deficiente e imprecisiones dimensionales en la pieza mecanizada.
Carro
El carro se encarga de mover la herramienta de corte a lo largo de la pieza de trabajo. Consta de varios subcomponentes, incluido el sillín, el carro transversal y el apoyo compuesto. El sillín se mueve a lo largo de las guías de la cama en dirección longitudinal (paralela al eje del husillo). El carro transversal está montado en el soporte y se mueve perpendicular al eje del husillo, lo que permite que la herramienta de corte avance hacia la pieza de trabajo. El soporte compuesto está montado en el carro transversal y puede girarse en diferentes ángulos, lo que permite cortar conos y otras características angulares. El carro está controlado por servomotores, que están controlados con precisión por el sistema CNC. Esto permite un posicionamiento preciso y repetible de la herramienta de corte, asegurando resultados de mecanizado consistentes.
Contrapunto
El contrapunto está ubicado en el extremo derecho de la bancada del torno y brinda soporte para el otro extremo de la pieza de trabajo. Puede moverse a lo largo de las guías de la cama y bloquearse en la posición deseada. El contrapunto tiene una pluma, que es un eje cilíndrico hueco que se puede extender o retraer. La pluma sostiene un centro u otra herramienta, como una broca o un escariador. Al mecanizar piezas de trabajo largas, el contrapunto ayuda a evitar que la pieza de trabajo se desvíe bajo las fuerzas de corte, lo que garantiza un mecanizado recto y preciso.
Torreta de herramientas
La torreta de herramientas es un componente crucial de un torno CNC de precisión. Es un dispositivo giratorio que sostiene múltiples herramientas de corte. La torreta se puede indexar para colocar diferentes herramientas en posición para diferentes operaciones de mecanizado. Esto elimina la necesidad de cambios manuales de herramientas, lo que ahorra tiempo y reduce el riesgo de errores. Las torretas de herramientas modernas pueden contener de 6 a 12 o más herramientas, según el tamaño y la complejidad del torno. La torreta de herramientas también está equipada con un dispositivo de ajuste de herramientas, que permite medir y compensar con precisión la longitud y el diámetro de la herramienta. Esto garantiza que cada herramienta esté colocada correctamente para un rendimiento de mecanizado óptimo.
Sistema de control CNC
El sistema de control CNC es el cerebro del torno CNC de precisión. Es un sistema basado en computadora que controla el movimiento del carro, el husillo y la torreta de herramientas. El operador programa el sistema CNC utilizando un lenguaje de programación, como el código G. El programa contiene instrucciones para la máquina, como la velocidad del husillo, el avance y la trayectoria de la herramienta. El sistema CNC interpreta estas instrucciones y envía señales a los servomotores y otros componentes para ejecutar la operación de mecanizado. Los sistemas CNC avanzados también ofrecen funciones como la simulación, que permite al operador obtener una vista previa del proceso de mecanizado antes de comenzar la producción real. Esto ayuda a identificar y corregir cualquier error potencial en el programa, reduciendo el desperdicio y mejorando la eficiencia.
Sistema de refrigerante
El sistema de refrigeración es una parte importante de un torno CNC de precisión. Se utiliza para enfriar y lubricar la herramienta de corte y la pieza de trabajo durante el mecanizado. El refrigerante ayuda a reducir el calor generado por el proceso de corte, que puede provocar el desgaste de la herramienta y afectar el acabado superficial de la pieza mecanizada. También elimina las virutas del área de corte, evitando que interfieran con la operación de mecanizado. El sistema de refrigerante normalmente consta de una bomba de refrigerante, un tanque de refrigerante y una red de mangueras y boquillas. El refrigerante puede ser un refrigerante a base de agua o un refrigerante a base de aceite, según los requisitos específicos del mecanizado.
Componentes de automatización
Muchos tornos CNC de precisión modernos están equipados con componentes de automatización para mejorar la productividad y reducir los costos laborales. Estos pueden incluir cargadores y descargadores robóticos, que pueden cargar y descargar automáticamente piezas de trabajo del torno. Los alimentadores de barras también se utilizan habitualmente, especialmente en entornos de producción de gran volumen. Un alimentador de barras puede introducir continuamente largas barras de material en el torno, lo que permite un mecanizado ininterrumpido. Esto es particularmente útil para mecanizar piezas pequeñas y repetitivas.
Complementos de alta tecnología
Además de los componentes básicos, existen varios complementos de alta tecnología que pueden mejorar el rendimiento de un torno CNC de precisión. Por ejemplo, algunos tornos están equipados con un sistema de herramientas motorizadas. Esto permite realizar operaciones de fresado, taladrado y roscado en la pieza de trabajo sin tener que transferirla a otra máquina. Esto no sólo ahorra tiempo sino que también mejora la precisión de la pieza mecanizada, ya que la pieza de trabajo permanece en la misma configuración durante todo el proceso de mecanizado. Otro complemento es un sistema de palpado que permite medir las dimensiones y la posición de la pieza durante el mecanizado. Esta retroalimentación se puede utilizar para realizar ajustes en tiempo real en el proceso de mecanizado, garantizando el más alto nivel de precisión.

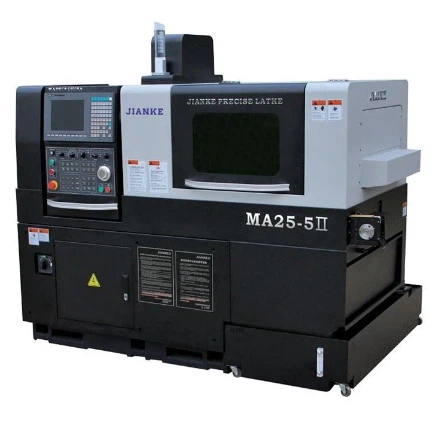

Como proveedor de tornos CNC de precisión, ofrecemos una amplia gama de máquinas para satisfacer las diversas necesidades de nuestros clientes. Si está interesado en explorar soluciones CNC de alta gama, puede consultar nuestraCentro de máquina CNC de 5 ejes de alta velocidadyCentro de mecanizado CNC horizontal de alta velocidad. Para quienes buscan un tipo de torno específico, nuestroTorno suizo ciudadanoes una gran opción.
Entendemos que elegir el torno CNC de precisión adecuado es una inversión importante. Nuestro equipo de expertos está aquí para ayudarle a seleccionar la máquina que mejor se adapte a sus necesidades. Ya sea que tenga un taller de pequeña escala o una instalación de fabricación a gran escala, podemos brindarle las soluciones y el soporte que necesita. Si está interesado en obtener más información sobre nuestros productos o desea hablar sobre una posible compra, no dude en comunicarse con nosotros. Esperamos tener la oportunidad de trabajar con usted y ayudarlo a llevar sus capacidades de fabricación al siguiente nivel.
