Torno automático tipo suizo
Puede elegir tornos suizos, si produce piezas más pequeñas (alrededor de 1,5 pulgadas de diámetro).
● Los husillos dobles y los portaherramientas independientes permiten realizar múltiples operaciones de mecanizado al mismo tiempo.
● El área de trabajo compacta significa que las herramientas de corte no tienen que alejarse mucho de la pieza de trabajo, y la velocidad de movimiento rápido puede hacer que lleguen más rápido.
● La alta velocidad del husillo elimina la limitación de la velocidad de corte de los tornos grandes, lo que prolonga la vida útil de la herramienta y la calidad de la pieza.
● Docenas de herramientas de corte y potentes funciones de fresado reducen la necesidad de mecanizado secundario y facilitan el mecanizado ligero.

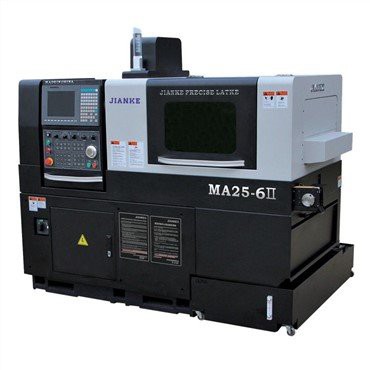

Apariencia y estructura de la máquina
| Apariencia | Marco de herramientas |
 |  |
Parámetro
| Artículo | MA25-3 | ||
| Mecanizado | Tamaño del material mm | Φ2mm-Φ25mm | |
| Diámetro máximo de procesamiento del subhusillo | Φ25mm | ||
| Longitud máxima de procesamiento a la vez | 200 mm (con casquillo de guía giratorio) | ||
| Diámetro máximo de perforación del husillo principal | Φ10mm | ||
| Diámetro de roscado del husillo principal | M10 | ||
| Diámetro máximo de perforación de la herramienta giratoria lateral | Φ8mm | ||
| Diámetro máximo de roscado de la herramienta giratoria lateral | M6 | ||
| Huso | Velocidad del husillo principal | 10 ～ 8000 rpm / min | |
| Velocidad del subhusillo | 10 ～ 8000 rpm / min | ||
| Indexación mínima del eje C del husillo principal y secundario | 0.001° | ||
| Diámetro del husillo principal | Φ25mm | ||
| Distancia de recorrido del eje X | 95 mm | ||
| Distancia de recorrido del eje Y | 360 mm | ||
| Distancia de recorrido del eje Z | 320/430 mm | ||
| Tolerancia de excentricidad del husillo | ≤0.004 mm | ||
| Precisión repetida X / Y / Z | ≤0.002 mm | ||
| Precisión de posicionamiento X / Y / Z | ≤0.003 mm | ||
| Sistema | Tipo de sistema | Taiwán SYNTEC 20TA | |
| Eje controlado | 6 | ||
| Unidad de ajuste mínima | 0,001 mm | ||
| Velocidad de alimentación rápida | 24 m / min | ||
| LCD | Pantalla a color | ||
| Herramienta | Herramienta de diámetro exterior del husillo principal | 5 piezas (12 mm X 12 mm) + 1 pieza (16 mm X 16 mm) | |
| Herramienta rotativa de fresado lateral | Reparado | 2 piezas ER11 10000rpm / min | |
| Insertar tipo de enchufe | 3 piezas ER16 6000rpm / min | ||
| Herramienta fija de la cara del extremo del husillo principal | 4 piezas × ER16 | ||
| Motor | Potencia del husillo principal | 3,7 kW | |
| Potencia del subhusillo | 2,2 kW | ||
| Potencia nominal del servomotor | 0,75 KW | ||
| Potencia nominal de la herramienta rotativa de fresado lateral | 0,75 KW | ||
| Potencia de la bomba de enfriamiento | 0.22KW | ||
| Potencia de la bomba de lubricante | 24W | ||
| - | Capacidad de potencia | 11kw | |
| Altura del husillo principal | 1000 | ||
| Tamaño de la máquina (L * W * H) | 1970X1420X1690 | ||
| Presión de aire | Por encima de 0r es igual a 0.4MPa | ||
| N.W. | 1600 kg | ||
Marca principal de accesorios y lugar de origen.
| Nombre | Origen y marca |
| Sistema operativo | Taiwán SYNTEC |
| Spinlde y Driver | Eje eléctrico de refrigeración de aceite / controlador Syntec |
| Soporte | Japón NSK |
| Carril de guía | Japón THK |
| Tornillo guía | Japón THK |
| Servo motor | Taiwán SYNTEC |
| Controlador de motor | Taiwán SYNTEC |
| Componentes eléctricos | Alemania Schneider |
| Sistema de lubricante | Japón Herg |
| Relé | Japón Omron |
| Interruptor de carrera | Japón Omron |
| Valvula magnetica | Taiwán Airtag |
| Torno suizo CNC monohusillo MA25-3II | |||
| Sistema | Taiwán Syntec | Syntec21TB-H | |
| Canal de control | Un canal solo | ||
| Unidad mínima de ajuste | 0,001 mm | ||
| La velocidad de movimiento más rápida | 24 m / min | ||
| Capacidad de mecanizado | Diámetro máximo de procesamiento | 25 mm | |
| Longitud máxima de alimentación de material a la vez | Con casquillo guía | 195 mm | |
| Sin casquillo guía | 1: 2.5D （Diámetro: Longitud） | ||
| Diámetro máximo de perforación del husillo principal. | Axial | Φ10mm | |
| Diámetro máximo de roscado del husillo principal. | Axial | M10 | |
| Profundidad máxima de perforación del husillo principal | Axial | 45 mm | |
| Diámetro máximo de perforación del cabezal rotatorio. | Radial | Φ10mm | |
| Diámetro máximo de roscado del cabezal giratorio. | Radial | M8 | |
| Instrumentos | Disposición de herramientas | Herramientas de la fila superior | |
| Herramienta de torneado de husillo principal | 6 piezas | 1 16X16mm+5 12X12mm | |
| Cabezal giratorio del lado del husillo principal | 4 piezas | 2 ER11+2 ER16 | |
| Portaherramientas fijo de la cara del extremo del husillo principal | 4 piezas | ER11 / ER16 | |
| Husillo principal | Tipo de husillo principal | Eje principal eléctrico de refrigeración de aceite incorporado | |
| Velocidad del husillo principal | 8000 rpm / min | ||
| Indexación del husillo principal | 0.001° | ||
| Husillo principal a través de todo el diámetro | 26 mm | ||
| Altura del centro del husillo principal | 968,5 mm | ||
| Potencia del motor | Potencia del husillo principal | 3,7 kW | |
| Potencia del motor del cabezal giratorio lateral | 0,75 kW | ||
| Velocidad del cabezal giratorio lateral | 6000 rpm / min | ||
| Número de eje móvil | 3 ejes | X, Y, Z | |
| Potencia del motor del eje móvil | 0,75 kW | ||
| Otros | dispositivo receptor de piezas | Partes cortas | Dispositivo receptor telescópico |
| Partes largas | Dispositivo de soporte telescópico | ||
| Fuente de alimentación | 11,2 kW | ||
| Presión del aire | Por encima de 0.4MPa | ||
| Volumen del tanque de aceite | 195L | ||
| Tamaño del torno | 1.87m×1.45m×1.65m | ||
| Peso del torno | 1980KG | ||
Configuración de la máquina
| Nombre | Marca | Área de proveedores |
| Sistema operativo | SYNTEC | China Taiwán |
| Husillo y controlador | Eje eléctrico de refrigeración de aceite / controlador Syntec | China Taiwán |
| Soporte | NSK | Japón |
| Carril de guía | THK / Rexroth | Japón / Alemania |
| Husillo de bolas | Gracias | Japón |
| Servo motor | SYNTEC | China Taiwán |
| Controlador de motor | SYNTEC | China Taiwán |
| Componentes eléctricos | Schneider | Alemania |
| Sistema de lubricante | Herg | Japón |
| Relé | Omron | Japón |
| Límite de cambio | Omron | Japón |
| Valvula electromagnetica | Airtag | China Taiwán |
Accesorios Opcionales
| Elemento de opciones | Marca recomendada |
| Casquillo de guía giratorio | Nanjing Jianke |
| Alimentador de barras automático | Suzhou IEMCA |
| collarín / casquillo guía | Sichuan H& B |
| Transportador de virutas automático | Suzhou （LNS） |
| colector de neblina de aceite | Fujian Haosheng |
| Bomba de alta presión | Precisión de Kunshan jingyue |
| Cabezal giratorio de cara final | Nanjing Jianke |
| Plu e inserta herramientas （base giratoria） | China Taiwán songjia |
